KL550W-35 Наклонно-поворотный кронштейн с усилием до 35 кг/см Для установки камер, сенсоров, солнечных панелей, компонентов роботехники и других устройств, требующих управления направлением.

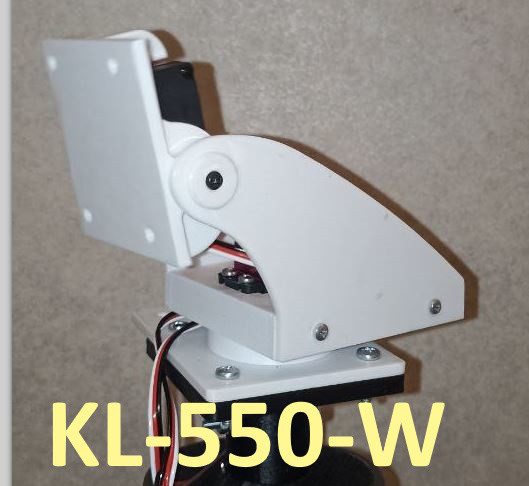

Наклонно-поворотный кронштейн KL-550

предназначен для установки камер, сенсоров, солнечных панелей, компонентов роботехники и других устройств, требующих управления направлением. Конструкция собрана с применением двух цифровых сервоприводов DS3235-270, что обеспечивает точное позиционирование в двух осях: поворот (панорама) и наклон (тильт).

Устройство KL550 может быть установлено на штативы или мачты диаметром 14 мм и 19 мм благодаря системе сменных втулок в основании.

Технические характеристики

Общие параметры:

• Тип конструкции: Пан/Тильт (Pan/Tilt) кронштейн
• Материал корпуса: PLA/ABS (3D-печать)
• Монтаж:
  • На штативы и мачты диаметром 14 мм и 19 мм (сменные втулки)
  • Крепление на 4 винта основания

Сервоприводы:

• Модель: DS3235 35 кг/см Digital Servo (270° версия)
• Количество: 2 шт. (отвечают за ось поворота и наклона)
• Управление: PWM (широтно-импульсная модуляция)
• Максимальный крутящий момент: до 35 кг·см при 8.4 В
• Напряжение питания: 6–8.4 В
• Угол поворота: до 270°
• Тип двигателя: Высокоточный двигатель с металлическими шестернями
• Корпус сервопривода: Алюминиевый, с ребрами охлаждения
• Интерфейс подключения: 3-проводной (PWM, GND, VCC)

Механика:

• Диапазон поворота по оси "панорама": ~180–270°
• Диапазон наклона по оси "тильт": ~180°
• Тип соединения: Механическое соединение через рычаги и винтовые оси
• Крепление полезной нагрузки:
  • Верхняя площадка имеет 4 крепежных отверстия
  • Подходит для камер/датчиков размером до 50x50 мм

Особенности конструкции:

• Надежная фиксация осей
• Прямая передача усилия от сервоприводов без зубчатых редукторов
• Совместимость с Arduino, Raspberry Pi и другими микроконтроллерами
• Легко адаптируется под системы слежения, автотрекинга.

Применение:

• Автоматические системы слежения
• Робототехнические платформы
• Системы видеонаблюдения
• Управление солнечнойой панелью
• Панорамные и тильт камеры
• IoT-сенсорные модули

Размеры: длина 153 мм Высота 107 мм Ширина 70 мм Вес в сборе 210 гр
