E32-868T20D Lora Long Range UART SX1276 868 МГц 100 мВт SMA

Артикул: 2650
E32-868T20D Lora Long Range UART SX1276 868 МГц 100 мВт SMA антенна IoT uhf беспроводной приемопередатчик приемник модуль
582 Р

Категории: Lora, Образовательные наборы, Платы расширения, Shield, корпуса,

Теги: Lora, 868 мгц, 868

Обзор

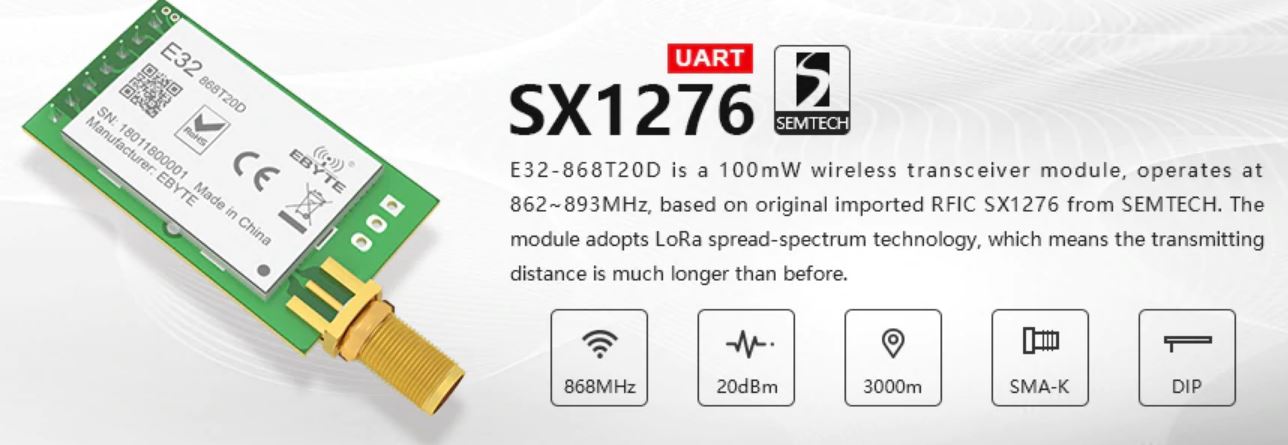

E32-868T20D-это модуль беспроводного приемопередатчика 100 МВт с технологией расширения спектра LoRa, работает на частоте 862 ~ 893 МГц (по умолчанию: 868 МГц), на основе первоначально импортированного rpic SX1276 от SEMTECH, доступна Прозрачная передача, ttl уровня.






Бренд

Ebyte

IC

SX1276

Модель

E32-868T20D

Интерфейс

UART

Мощность

20dBm

Расстояние

3000 м

RF разъем

SMA-K

Частота

868 МГц (862-893 МГц)

Общие параметры

Тип антенны

SMA-K

50Ω волновое сопротивление

Рабочая температура

-40 ~ + 85 ℃

-

Рабочая Влажность:

10% ~ 90%

Относительная влажность, без конденсации

Температура хранения

-40 ~ + 125 ℃

-

Размер

21*36 мм

-

Вес

6,7 г

Средний вес

Разъем

1*7*2,54 мм

Подключаемый модуль

Управление диапазон

Около 3000 м

Условия тестирования: чистая и Открытая Зона и 20 дБм, коэффициент усиления антенны: 5 дБи, высота: 2 м, скорость передачи данных по воздуху: 2,4 кбит/с

Связь интерфейс

UART

8N1, 8E1, 8O1, восемь видов скорости UART, от 1200 до 115200 бит/с

Режим вождения

UART

Может быть настроен на push-pull/high pull, открытый слив

Длина передачи

512 байт буфера

58 байт в посылка

Получения длины

512 байт буфера

58 байт в посылка

Электрические параметры

Диапазон частот 862-893 МГц

По умолчанию: 868 МГц, канал: 32

Напряжение питания 2,1-5,5 В постоянного тока

5 В (рекомендуется)

Связь напряжения

Максимальная 5,2 V

-

Мощность передатчика 20dBm

Может быть настроен на 20, 17, 14, 10dBm

Воздушный скорость передачи данных 2,4 кбит/с

Может быть настроен на 0,3, 1,2, 2,4, 4,8, 9,6, 19,2 кбит/с

Ток холостого хода 4.0uA

M1 = 1, M0 = 1 (режим 3)

Передавать ток 120mA @ 20dBm

≥300ma

Получение ток

14mA

Режим 0 или режим 1

Чувствительность

-0,3 дБм/кбит/с

Чувствительность не имеет никакого отношения к скорости передачи данных или времени
